海灣消防總線模塊通訊故障技術分析與整改方案

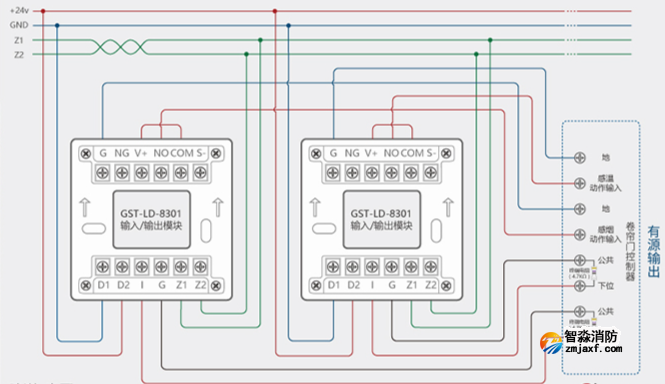

海灣消防系統總線模塊包含輸入模塊、輸出模塊、輸入輸出模塊、短路隔離器等核心設備，承擔著探測器信號采集、消防設備聯動指令傳輸、總線回路防護的核心功能，是連接控制器與現場終端設備的通訊樞紐。總線通訊故障表現為設備離線、注冊失敗、通訊中斷、間歇性掉線等，是工程調試與運維階段的高頻問題，直接導致火災信號無法上傳、噴淋、風機、卷簾等聯動設備無法觸發，嚴重影響消防系統功能性。結合海灣總線系統技術原理與工程實操經驗，深度剖析通訊故障成因，制定專業化整改技術方案。
總線線路施工不規范是通訊故障的核心誘因。海灣消防二總線系統無極性傳輸特性對線路工況要求嚴苛，工程施工中常見線路短路、接地、虛接、串接錯誤等問題?？偩€線路絕緣層破損，與墻體、金屬管線接觸造成接地漏電，導致回路電壓下降、通訊信號衰減；總線接線端子壓接不緊實、多股銅線散絲接觸，長期運行出現間歇性斷路；部分施工人員違規將不同回路總線混接、跨分區接線，造成回路信號干擾、數據錯亂。同時，總線短路隔離器布設不符合規范，每臺隔離器保護設備數量超32臺、穿越防火分區未增設隔離器，單點位故障擴散為區域性通訊癱瘓。
設備與系統參數適配異常引發通訊故障。一方面，模塊硬件故障頻發，總線模塊長期處于潮濕、粉塵、震動工況，內部通訊芯片、電容元件老化損壞，底座氧化接觸不良，導致信號傳輸失效；部分模塊進水、受潮腐蝕電路板，直接喪失通訊功能。另一方面，軟件參數配置錯誤問題突出，現場模塊固件版本與控制器主機固件版本不兼容，出現數據交互異常、設備注冊失??；運維人員調試時誤設回路地址、重復編碼、聯動邏輯沖突，導致主機無法精準識別現場設備，顯示設備離線、通訊故障。此外，總線回路負載超標，單回路接入設備數量超出海灣設備額定容量，造成總線電壓不足、通訊擁堵、設備批量掉線。
環境干擾與運維缺失加劇通訊故障問題。工業廠區、配電房等強電磁環境，高壓設備、變頻器產生的電磁輻射干擾總線信號傳輸，導致通訊數據失真、設備間歇性離線；室外、地下室潮濕環境，總線線路、模塊底座易受潮氧化，持續引發接觸不良故障。運維層面，多數項目缺乏總線系統專項檢測機制，長期不核查線路絕緣度、回路電壓，故障隱患持續積累；設備改造、點位增減后，未及時更新主機設備數據庫，殘留無效地址、冗余數據，造成系統通訊邏輯混亂。
構建標準化故障排查與整改技術體系，實現通訊故障精準處置。故障排查階段，采用分段排查法，斷開總線分區，逐段檢測線路絕緣電阻、回路電壓，定位短路、接地故障點位；通過主機設備檢查功能，核查設備注冊狀態、編碼信息，排查地址重復、參數錯誤問題；對比模塊固件版本與主機版本，篩選不兼容設備。硬件整改方面，更換破損、老化總線線路，重新規范壓接接線端子，杜絕散絲、虛接問題；按規范增設總線短路隔離器，嚴控單回路設備數量，杜絕負載超標；更換損壞、腐蝕的總線模塊與底座，做好設備防潮、防塵防護。
系統調試與長效運維方面，統一升級主機與現場模塊固件，保障版本完全適配；重新核對所有設備編碼，清除主機冗余數據，優化聯動邏輯參數；完成線路整改后，全面檢測總線回路絕緣、電壓、通訊速率，確保符合海灣設備技術標準。建立季度總線專項巡檢制度，檢測線路工況、設備通訊狀態、參數配置情況，及時整改隱患；設備改造后同步更新系統數據庫，實現軟硬件參數精準匹配，徹底解決總線通訊故障，保障系統信號傳輸穩定可靠。
