海灣手動火災報警按鈕接線技術要求

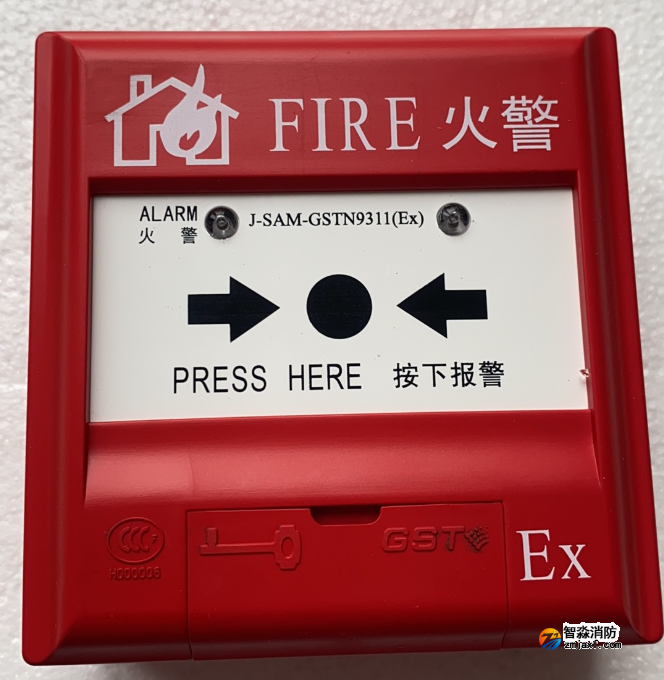

海灣手動火災報警按鈕（手報）為人工觸發報警核心設備，分為普通編碼手報與帶電話插孔手報兩類，接線包含信號總線、消防電話線路，部分型號適配消火栓聯動反饋接線，接線工藝需區分功能模塊，嚴格規范施工，保障緊急報警與通訊功能可靠。本規范適用于GST9121、GST9122等系列手動報警按鈕。
線材選型與線路配置規范。普通編碼手動報警按鈕僅需敷設ZR-RVS 2×1.5mm2信號總線，接入報警控制器回路，無正負極區分。帶電話插孔的手報設備，需額外敷設一對消防電話通訊線，采用ZR-RVS 2×1.0mm2雙絞線，獨立管路敷設，嚴禁與報警總線、電源線同管混敷，避免通訊干擾。手報設備接入報警回路，單回路手報數量不宜超過100個，符合海灣回路帶載標準，保障回路運行穩定。
基礎信號總線接線工藝。手報設備端子分為總線端子、電話端子、反饋端子，施工時需嚴格區分端子功能，錯接將導致設備故障、功能失效。信號總線兩根導線對應接入設備總線端子，剝線規范、壓接緊實，無虛接、外露銅芯。線路敷設采用串聯方式，前后設備總線貫通連接，禁止私自并聯分支，線路走向順直、綁扎固定，無拉扯、扭曲情況。手報接線盒需預埋規范，內部線纜預留充足余量，便于設備拆裝與檢修。
帶電話插孔手報專項接線要求。消防電話線路為獨立通訊線路，無極性接線，兩根通訊線對應接入手報電話專用端子，接線牢固、絕緣完好。電話線路全程獨立布線，不與動力線路、報警聯動線路共用管路，全程屏蔽防護，杜絕電磁干擾導致電話雜音、通訊中斷。接線完成后需逐點測試電話通話功能，保障語音清晰、呼叫正常、無斷連故障。
聯動反饋接線規范。部分手報設備適配聯動反饋功能，可接入現場聯動設備反饋信號，反饋線路采用ZR-RVS 2×1.0mm2線纜，接線時嚴格區分輸入輸出端子，反饋信號接線為無源接點接入，嚴禁接入有源電壓，防止燒毀設備模塊。所有反饋線路接線端子壓接規范，線路標識清晰，明確反饋設備類型與點位。
編碼調試與驗收標準。手報接線完成后，使用海灣編碼器進行地址編碼，點位與圖紙一一對應，杜絕重碼錯碼。接入系統后，手動擊碎報警按鈕測試報警信號上傳功能，控制器需精準接收報警點位、時間信息，同時測試電話插孔通話、反饋聯動功能，所有功能正常、無故障報警。線路絕緣、通斷檢測達標，接線外觀規整、標識清晰，方可驗收合格。
