一、引言

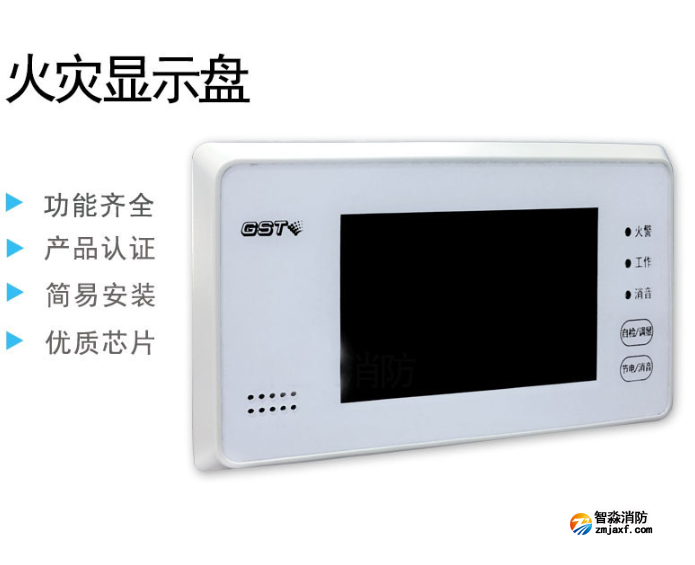

海灣火災顯示盤作為建筑消防控制系統的重要人機界面，承擔著火警指示、故障報警、回路狀態顯示、操作反饋等關鍵功能。其可靠運行直接關系到消防聯動策略的觸發、值班人員對火警處置的及時性以及整個建筑消防安全管理的有效性。本文聚焦于“海灣所有火災顯示盤故障給火災顯示盤供電的24V電源故障”這一具體故障類型，系統分析其可能成因、可能引發的安全與管理影響，并提出針對性的檢修、改進與預防措施，旨在為維護人員、工程管理者及相關決策者提供有價值的參考。

二、背景與問題表述
通常，火災顯示盤依賴低壓直流24V電源供電，該電源可由主電源經整流、穩壓后提供，或由系統內置或外接的電源模塊輸出。最近出現的狀況為海灣系列或相同平臺的所有火災顯示盤均報告“火災顯示盤故障”，故障提示源自于為火災顯示盤供電的24V電源異?；蛑袛?。該類故障可能為局部單點失效，也可能指示更為廣泛的系統設計、供電冗余或維護缺陷。

三、故障可能成因分析

主供電或交換裝置故障

• 市電斷電或供電不穩：若整體驗證未切換至備用電源或UPS容量不足，會導致24V電源模塊失電或跌出正常輸出范圍。

• 配電柜、斷路器或接線端子松動/熔斷：物理連接問題可造成供電中斷或間歇性故障。

24V電源模塊自身故障

• 電源模塊老化、元件損壞（如電容、電感、整流橋、穩壓IC失效）：長期運行或環境惡劣（高溫、潮濕）加速元件降效。

• 過載或短路保護觸發：外接設備故障或線路短路導致保護動作切斷輸出。

• 散熱不良：散熱風扇失效或通風阻礙導致過熱保護或性能下降。

備用電源/蓄電池問題

• 蓄電池衰竭或接線不當：UPS或電池組失效會在市電中斷時導致24V供電中斷。

• 充放電控制器失效：導致電池未能保持充電或被誤判為異常而脫離工作。

接地與電磁干擾

• 接地不良導致保護電路或檢測電路異常，觸發故障報警。

• 強電干擾或雷擊導致電源模塊損壞或信號誤觸發。

軟件/固件或監測電路誤報

• 火災顯示盤或電源模塊的軟件故障、監測邏輯錯誤或通信故障可將正常的24V電源狀態誤判為故障。

• 通信總線/隔離器問題導致監測點讀數異常。

安裝或改動引發的人為失誤

• 維護、改造時誤操作斷開了電源回路或改變了端子配置。

• 未遵照廠商接線規程，造成并聯/串聯錯誤，或接線松動。

四、影響評估

對消防聯動與應急處置的直接影響

• 顯示盤故障可能導致現場值班人員無法實時獲得報警位置、報警類型與故障信息，延誤初期處置。

• 若多個顯示盤同時故障，可能影響多層/多區的聯動控制，降低滅火、排煙及疏散系統的響應效率。

對系統冗余與可靠性的影響

• 24V電源為許多擴展模塊、顯示設備及傳感器提供工作電壓，其故障可能導致多個分區或外圍設備失能，暴露系統單點故障風險。

• 如果備用電源或UPS亦受影響，系統整體耐久性在市電中斷時顯著下降。

對合規與驗收的影響

• 建筑消防驗收與日常檢查要求報警系統處于有效工作狀態。持續或頻繁的顯示盤故障可能觸發監管機構處罰、要求整改甚至停用相關區域。

對人員與財產安全的潛在風險

• 警報信息延誤或缺失會加劇救援難度，增加人員傷亡與財產損失的風險。

五、診斷與檢修流程建議
為快速定位故障并恢復顯示盤功能，建議遵循以下系統化流程：

初步確認與隔離

• 核實故障提示：查看每臺顯示盤、FACP及電源模塊的故障指示燈與事件日志，記錄故障時間、范圍與相關報警。

• 檢查市電與UPS狀態：確認主電源、備用電源與配電開關是否正常。

• 將已識別的故障回路與未受影響回路作對比，判斷是否為集中供電點問題或單機問題。

物理檢查

• 檢查24V電源模塊的輸入端與輸出端電壓值（建議使用萬用表或示波器記錄電壓波形：靜態24V±允許范圍）。

• 檢查電源模塊散熱狀態、內部元件（如有權限與資質）及外部連線接觸情況。

• 檢查電纜、接線端子、熔斷器與斷路器是否燒毀或跳閘。

備用供電與電池檢查

• 測量電池組電壓及浮充電壓、內阻，查看是否達到制造商要求。

• 驗證充放電控制器與轉換器是否正常工作，并測試在市電斷開時24V能否維持。

負載與短路診斷

• 在確保安全的前提下，逐步斷開下游負載（顯示盤、外圍模塊）以判斷是否為某一路設備短路或異常負載導致電源保護動作。

• 檢查是否存在外部接地故障或屏蔽層接觸不良引起的漏電。

通信與監測電路驗證

• 驗證火災顯示盤與主控板/電源模塊之間的通訊鏈路與監測線是否完好，檢查隔離器、終端電阻及總線狀態。

• 查看系統日志或用廠家診斷工具讀取故障代碼，判斷是否為軟件誤報。

臨時應急處置

• 在未能立即恢復24V時，啟用備用顯示手段（如移動顯示器、便攜式報警器或在值班室臨時設置監控）以保證關鍵報警信息不丟失。

• 對于影響聯動的部件，可人工臨時采取機械或手動聯動方式協同值班人員應急處置。
