GST119NET城市消防遠程監控系統安裝調試手冊

作者:海灣消防設備文章來源：http://www.mylincn.com/ [大中小]

海灣GST119NET城市消防遠程監控系統安裝調試手冊

目錄
1. 系統簡介 1
1.1. 系統概況 1
1.2. 系統特點 1
1.3. 運行環境 1
1.3.1. 硬件環境 1
1.3.2. 軟件環境 1
網絡環境：支持TCP/IP協議的局域網。 2
1.3.3. 現場環境 2
2. 系統軟件安裝 2
2.1. 服務器軟件安裝步驟 2
2.2. 數據采集軟件安裝 4
2.2.1. 電話線數據采集軟件安裝步驟 4
2.2.2. TCP數據采集軟件安裝步驟 6
2.3. 客戶端軟件安裝 7
2.3.1. 安裝 7
2.3.2. 火警客戶端配置 11
2.3.3. 巡檢（故障）客戶端配置 13
2.3.4. 數據維護客戶端配置 14
2.3.5. 地理信息客戶端端配置 15
2.4. B/S軟件安裝 16
2.4.1. Web 服務安裝步驟 16
2.4.2. 遠程Web查詢統計安裝步驟 16
2.4.3. 聯網用戶管理系統安裝步驟 17
2.5. 報警信息轉移類軟件安裝調試 18
2.5.1. 報警轉發軟件安裝步驟 18
2.5.2. 報警接收軟件安裝步驟 19
2.5.3. 確認火警軟件安裝步驟 20

GST119NET城市消防遠程監控系統系統簡介

1.1.GST119NET城市消防遠程監控系統概況

GST-119Net城市消防遠程監控多級中心系統是利用城市公用電話網（PSTN），結合現代通信技術、計算機及計算機網絡技術集合而成的自動監控管理系統。常年實時監控城市中所有火災自動報警系統的運行狀況及人員值班情況,及時準確接收處理各類火災信息。在消防部門的監控管理中心，通過多媒體管理微機可以隨時準確地知道：城市中各防火單位的火災自動報警系統運行狀況以及人員值班情況，及時發現防火設備的故障信息，通知相關人員維修解決，發現值班人員脫崗情況及時提出警告，從而保證火災自動報警系統的正常開通運行，加強人們的消防意識、嚴格管理制度。

1.2. GST119NET城市消防遠程監控系統特點

接警管理中心意義：當聯網用戶發生火災時，聯網設備會在20秒內將信息傳至接警管理中心，接警員可在短時間內根據本系統提供的強大的輔助決策功能，包括詳細的文字信息和地理信息，做出最有利于快速滅火的決策，從而大大的提高了消防部隊的作戰能力，達到了防災、減災的目的。

1.3.GST119NET城市消防遠程監控系統運行環境

1.3.1. 硬件環境

服務器：PIV2.8以上的處理器，512M以上的內存，16M以上的顯存，80G以上的硬盤空間的服務器。（本配置適于通訊服務器和數據庫服務器）
客戶端：需由二臺或二臺以上工作站及相關周邊設備組成的計算機局域網(TCP/IP)一套.基本配置為PIV2G CPU 、256M 內存、16M 顯存、80G 硬盤多媒體或更高。工作站需可同時進行1024×768分辨率的雙屏顯示操作。
電話線采集軟件：需要安裝D160A /D161A/D081A 模擬語音卡及其驅動。

1.3.2. 軟件環境

服務器：WINDOWS 2000 SERVER（SERVICE PACK 4以上）、IE6.0、Microsoft SQL Server 2000中文版 10USER或更高、.Net1.1框架。
客戶機：操作系統為WINDOWS2000，IE6.0或WinXP Profetional
網絡環境：支持TCP/IP協議的局域網。

1.3.3. 現場環境

機房供電電源、接地、防雷應符合國標GB50440-2007中的5.3及6.2條款。

2. GST119NET城市消防遠程監控系統軟件安裝

2.1. 服務器軟件安裝步驟

第一步、服務器計算機應裝WINDOWS2000 Server操作系統，然后安裝SP4、IE6.0、.Net1.1框架。然后使用《GST-119NET城市消防遠程監控多級中心系統》安裝光盤把服務器安裝包（GstNetServer_setup.exe）安裝到c:program filesgstnetserver 目錄下。
第二步、安裝SQL SERVER2000，用SQL SERVER2000安裝盤在數據服務器上按照默認進行安裝。認證方式選擇混合認證模式，安裝成功后在數據庫服務器上建立名為gstnet的數據庫，然后利用服務器軟件的安裝目錄下的數據庫備份進行還原。

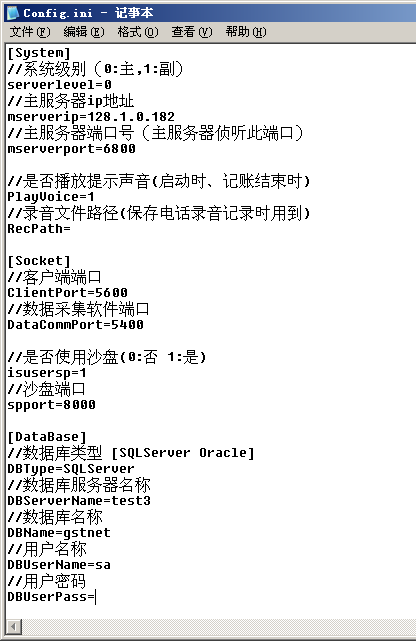

第三步、設置服務器軟件的配置文件，打開安裝目錄下的config.ini文件:

serverlevel=0     //設置服務器的級別，當此值設置0時，服務器以主工作方式，投入接警運行狀態，當此值為1時，工作在備份模式，此時不處理接警。
mserverip=hp     //主服務器IP地址，當服務器工作在主模式時，綁定此IP等待備份服務器連接請求；如果服務器工作在備份模式時，啟動時連接此IP地址，建立與主服務器的網絡連接。
mserverport=6800 //主服務器端口號
playvoice=1 //播放聲音開關，記賬結束時是否播放提示聲音，0：禁止，1：允許。
recpath=     //設置電話線采集軟件的錄音文件路徑，保存電話呼叫記錄時用。
clientport=5600 //服務器監聽此端口，客戶端連接此端口
datacommport=5400 //采集軟件連接此端口
isusersp=1    //是否使用沙盤軟件，0：禁止，1：使用，監聽沙盤端口。
spport=8000 //沙盤端口，沙盤軟件連接此端口
DBType=SQLServer    //系統使用數據庫類型[SQLServer Oracle]
DBServerName=test3   //數據庫服務器名稱
DBName=gstnet       //數據庫名稱
DBUserName=sa      //數據庫用戶名稱
DBUserPass=         //數據庫用戶密碼
上述四項必須與數據庫服務器中帳號設置一致，這樣才能保證軟件正確訪問到系統數據庫，否則服務器軟件將不能連接到數據庫上，無法啟動。
注：一般情況下不需要調試人員更改網絡連接的端口號，按照默認值即可；但是如果默認值與其他軟件沖突的話，可適當修改相應參數。

1.1. GST119NET城市消防遠程監控系統數據采集軟件安裝
1.1.1. GST119NET城市消防遠程監控系統電話線數據采集軟件安裝步驟

第一步、電話線數據采集軟件所使用的計算機應裝WINDOWS2000 Server操作系統，然后安裝SP4、IE6.0、.Net1.1框架，同時，這臺計算機必須安裝接警卡和接警卡驅動，然后使用《GST-119NET城市消防遠程監控多級中心系統》安裝光盤把電話線數據采集安裝包（GstNetTel_Setup.exe）安裝到您所選的磁盤目錄下。

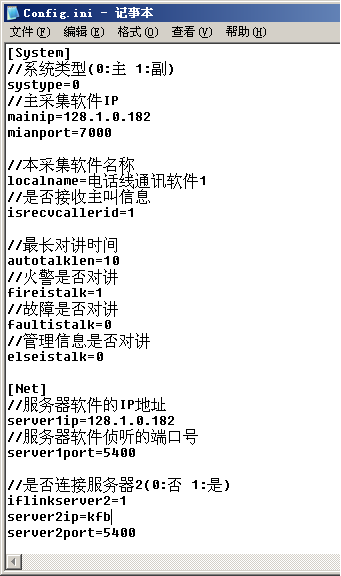

   第二步、設置配置文件config.ini，打開安裝目錄下的config.ini文件，其中設置項有：

[System]
systype=0 //采集軟件類型(0:主 1:副)
mainip=128.1.0.182 //主采集軟件IP，當為主采集軟件時綁定此IP，為備份采集時連接此IP。
mainport=7000 //主采集端口，當為主采集軟件時監聽此端口，為備份采集時連接此端口。
localname=電話線通訊軟件1 //本采集軟件名稱，采集軟件名稱必須在系統中注冊（只有注冊的采集軟件才能連接服務器）
isrecvcallerid=1  //是否接收主叫信息
autotalklen=10   //最長對講時間（分鐘）

fireistalk=1   //火警是否對講
faultistalk=0  //故障是否對講
elseistalk=0  //其他是否對講
[Net]
server1ip=128.1.0.182 //主服務器軟件的IP地址
server1port=5400  //主服務器軟件端口號
iflinkserver2=0    //是否連接服務器2
server2ip= kfb     //備份服務器的IP
server2port=5400  //備份服務器的端口號
根據工程實際情況設置上述各項即可。
注：采集軟件的通道設置從服務器獲得，網絡連接后自動取得通道設置。

1.1.1. TCP數據采集軟件安裝步驟

第一步、TCP數據采集軟件所使用的計算機應裝WINDOWS2000 Server操作系統，然后使用《GST-119NET城市消防遠程監控多級中心系統》安裝光盤把TCP采集軟件（GSTNetDC_TCP.exe）拷貝到磁盤任一目錄下（此軟件無需安裝）。
   第二步、設置配置文件config.ini，打開安裝目錄下的config.ini文件，其中設置項有：
[SoftVersion]
Version=4  //表示GST119-NET的系統版本. 4:表示4.0; 5:表示5.0
[TcpMode]
WorkMode=server  //server或client,分別表示數據采集軟件工作于服務器模式或客戶端模式（暫時沒有此功能）
[Server]
ServerIp=128.1.3.28
ServerPort=5400
[JKQ]
JKQPort=4660   //監控器端口
[SoftName]
Name=TCP通訊軟件3 //數據采集軟件名稱
Type=G_2   //數據采集軟類型
Play_Wav=0  //是否播放故障提示語音
[DianMing]
DMJG=5  //默認點名間隔
DMCS=3  //默認點名次數,此次數的點名收不到則認為監控器連接斷開
FAULT_ACK=10  //故障確認時間(分鐘)
[DataBase]
DBType=sql4  //sql4,sql5,oracle5共3種,分別代表4.0sqlserver數據庫,5.0sqlserver數據庫和5.0oracle數據庫
DBIp=server-kfb  //數據庫的ip地址
DBName=gstnet  //如果數據庫為sqlserver則代表數據庫名稱,oracle則問本地服務名
DBUser=sa   //登錄數據庫用戶名
DBPassword=  //登錄數據庫密碼
[Monitor]
MonitorNum=200  //默認監控器連接數量
第三步、啟動軟件，即可使用。

1.1. GST119NET城市消防遠程監控系統客戶端軟件安裝

1.1.1. 安裝

第一步、客戶端軟件所使用的計算機應裝WINDOWS98或更高級的操作系統，然后使用《GST-119NET城市消防遠程監控多級中心系統》安裝光盤把客戶端安裝包（GSTClient_Setup.exe）安裝到您所選的磁盤目錄下。（以下默認您安裝在c:program files GSTNet_Client目錄下）
第二步、配置后臺控制軟件。打開c:program files GSTNet_ClientManager目錄下的配置文件config.ini，其中的設置項有：
[System]
//系統標題
SystemCaption=城市消防遠程監控多級中心系統
[Server]
//主通訊服務器所在機器的機器名和端口

ServerName=test7
ServerPort=5600
//備份通訊服務器所在機器的機器名和端口，如果沒有備份服務器此項不用修改
BakServerName=wlkf10
BakServerPort=5600
//座席號
MeID=1
[Client]
//不用修改
SendType=TCP
//不用修改
Port=7890
[ShowAlert]
//H：火警時提示 G：故障時提示 Q：管理信息時提示 W：誤報時提示
ShowAlert=HGQW
[ShowMap]
//H：火警時定位地圖 G：故障時定位地圖 Q：管理信息時定位地圖 W：誤報
//時定位地圖
ShowMap=HGQW
[ShowShut]
//M：監控器斷開提示 D：數據采集軟件斷開提示
ShowShut=MD
[CheckOnLine]
//是否查詢值班
IsCheck=1
[Database]
//連接數據庫配置
DBType=SqlServer
ConnType=1
DataBaseServerName=test7
DataBaseName=GstNet
DBUserID=sa
DBPass=
[Map]
//地圖軟件應用程序所在路徑
MapPath=..地理信息GSTNET_GIS.exe
//不用修改
sendType=udp
port=6677
[ToolFilePath]
//火警客戶端應用程序所在路徑
Name1=火警接收處理系統
Path1=..火警客戶端GSTNet_Fire.exe
Key1=1
//消防設施管理客戶端應用程序所在路徑
Name2=消防設施運行狀態監控系統
Path2=..消防設施管理GSTNet_Fault.exe
Key2=2
//消防安全管理系統URL地址
Name3=消防安全管理系統
Path3=http://127.0.0.1:8080/unit
Key3=3
//查詢統計系統URL地址
Name4=查詢統計系統
Path4=http://127.0.0.1:8080/q
Key4=4
//遠程視頻監控應用程序所在路徑
Name5=遠程視頻監控系統
Path5=
Key5=5
//數據維護客戶端應用程序所在路徑
Name6=系統運行數據維護
Path6=..數據維護GSTNet_Maintain.exe
Key6=6
//消防設施管理客戶端應用程序所在路徑
Name7=消防設施故障及誤報處理系統
Path7=..消防設施管理Client5.exe
Key7=7

打開c:program files GSTNet_ClientManager目錄下的配置文件SoundConfig.ini，用戶設置火警提示聲音。其中的設置項有：
[FireSound]
//自動火警(無人)
1=alarm.wav
//自動火警(有人)
2=alarm.wav
//確認火警
3=alarm.wav
//緊急確認火警
4=alarm.wav
//其他火警
5=alarm.wav
[FaultSound]
//探測器故障
1=alarm.wav
//控制器主電故障
11=alarm.wav
//控制器備電故障
12=alarm.wav
//控制器掉線
13=alarm.wav
//控制器從機故障
14=alarm.wav
//控制器總線故障
15=alarm.wav
//監控器主電故障
21=alarm.wav
//監控器備電故障
22=alarm.wav
//監控器電話線故障
23=alarm.wav
//監控器通訊故障
24=alarm.wav
//其他故障
25=alarm.wav
[FalseSound]
//誤報
1=alarm.wav
[ManageSound]
//管理信息
1=alarm.wav

1.1.2. 火警客戶端配置

配置后臺控制軟件后打開c:program files GSTNet_ClientFire目錄下的配置文件config.ini，其中的設置項有：
[UserPicPath]
//聯網用戶圖片文件所在路徑
UserPicPath=wlkf10共享
[PlayVoice]
//是否播放聲音。1：播放 0：不播放
CouldPlay=1
//播放聲音循環次數
PlayRepeat=3
[RecordTest]
//是否有測試信息
CouldTest=1
[PollingRefresh]
//不用修改
AutoRefresh=2
TimeInterval=300
ShowTimmer=1
[TelLine]
//內線電話
TelNum=806
[SoftName]
//系統標題
softname=城市建筑消防設施及火災自動報警遠程監控管理網絡系統
StartCaption=城市建筑消防設施及火災自動報警遠程監控管理網絡系統
//后面的不用修改
[ControlSoft]
Port=7890
[WindowPosition]
Left=0
Top=3
width=1024
height=767
couldMove=1
[Alert]
UseAlert=1
AlertMinites=600000
AlertMaxLines=1
ShowWait=10

1.1.3. 巡檢（故障）客戶端配置

配置后臺控制軟件后打開c:program files GSTNet_ClientFault目錄下的配置文件config.ini，其中的設置項有：
[PlayVoice]
//是否播放聲音。1：播放 0：不播放
CouldPlay=1
//播放聲音循環次數
PlayRepeat=3
[RecordTest]
//是否有測試信息
CouldTest=1
[PollingRefresh]
//不用修改
AutoRefresh=2
TimeInterval=300
ShowTimmer=1
[SoftName]
//系統標題
softname=城市建筑消防設施及火災自動報警遠程監控管理網絡系統
StartCaption=城市建筑消防設施及火災自動報警遠程監控管理網絡系統
[ControlSoft]
//不用修改
Port=7890
[TelLine]
//內線電話
TelNum=8571

1.1.4. 數據維護客戶端配置

配置后臺控制軟件后打開c:program files GSTNet_ClientMaintain目錄下的配置文件config.ini，其中的設置項有：
[Server]
//主通訊服務器所在機器的機器名和端口
ServerName=test7
ServerPort=5600
//備份通訊服務器所在機器的機器名和端口，如果沒有備份服務器此項不用修改
BakServerName=wlkf10
BakServerPort=5600
//座席號
MeID=4
//系統標題
myname=城市建筑消防設施及火災
自動報警遠程監控管理網絡系統
[Database]
//數據庫配置
DBType=SqlServer
ConnType=1
DataBaseServerName=test7
DataBaseName=GstNet
DBUserID=sa
[SoftName]
//系統標題
softname=城市建筑消防設施及火災自動報警遠程監控管理網絡系統
StartCaption=城市建筑消防設施及火災
自動報警遠程監控管理網絡系統
[TelLine]
//內線電話
TelNum=8571

[RecFilePath]
//錄音文件所在路徑
RecFilePath= est7RecordFiles

詳情請點擊： GST119NET城市消防遠程監控系統安裝調試手冊下載
