防火涂料，亂象眾生！

本文總結防火涂料在設計施工中的20個常見問題，以供參考！

一、無防火保護的鋼結構，耐火時間多長？

鋼材熱傳導系數(shù)大，火災升溫快，隨著溫度升高，鋼材強度迅速降低，無防火保護的鋼結構的耐火時間通常僅為15min～20min。

首先，根據(jù)《建筑設計防火規(guī)范》（3.2、5.1）或相關專項防火規(guī)范要求，確定鋼結構建筑的耐火等級。比如：高層廠房的耐火等級不應低于二級（具體耐火等級應以設計文件為準）。

然后，依據(jù)耐火等級要求，根據(jù)《建筑設計防火規(guī)范》（3.2、5.1）或相關專項防火規(guī)范，可以確定鋼結構構件的設計耐火極限。比如：在上述示例中，如采用二級耐火等級的廠房，柱的耐火極限不低于2.5h，以此可以確定噴涂防火涂料的型號及厚度。

注：柱間支撐的設計耐火極限應與柱相同，樓蓋支撐的設計耐火極限應與梁相同，屋蓋支撐和系桿的設計耐火極限應與屋頂承重構件相同。

三、鋼結構在什么情況下需要防火保護？

當鋼結構構件的耐火極限經驗算低于設計耐火極限時，應采取防火保護措施（規(guī)范另有規(guī)定者除外）。

注1：當無法驗算鋼結構構件的耐火極限時，無防火保護鋼結構的耐火時間可按15min～20min確定。

注2：鋼結構節(jié)點的防火保護，應與被連接構件中防火保護要求最高者相同。

四、怎樣確定鋼結構防火涂料的施涂厚度（涂層厚度）？

鋼結構防火涂料的施涂厚度（涂層厚度），應確保所保護的鋼結構構件達到對應耐火等級建筑的耐火極限要求，根據(jù)這個耐火極限要求，可以確定防火涂料的涂層厚度。

比如，二級耐火等級的鋼結構廠房，柱的耐火極限應達到2.5h，而無防火保護鋼結構的耐火時間僅15min～20min，須進行防火保護。當采用防火涂料作為保護措施時，可選用耐火極限為2.5h的防火涂料，根據(jù)這個耐火極限要求，可以確定涂層厚度。有關涂層厚度有具體確定方法，可參專題：涂層厚度-誤區(qū)·釋惑！

注：構件高強度螺栓連接處的涂層厚度不應小于相鄰構件的涂料厚度。

五、鋼結構防火涂料的耐火極限有幾個等級？

1、鋼結構防火涂料的耐火極限分為：0.50 h、1.00 h、1.50h、2.00h、2.50h和3.00h。普通鋼結構防火涂料用F_p表示，特種鋼結構防火涂料用F_t表示。

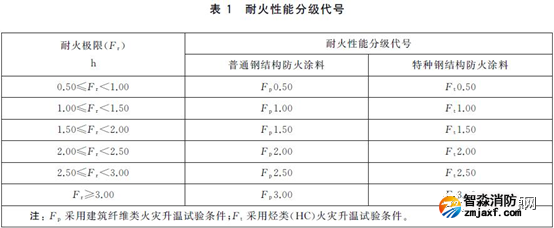

2、耐火性能分級代號見表1。

3、示例：

F_p0.50表示耐火極限為0.5小時（普通鋼結構防火涂料）

F_t3.00表示耐火極限為3小時（特種鋼結構防火涂料）

六、鋼結構的防火設計文件應包括哪些內容？

鋼結構的防火設計文件應注明建筑的耐火等級、構件的設計耐火極限、構件的防火保護措施、防火材料的性能要求及設計指標等。

七、施涂厚度（涂層厚度）必須和防火設計文件一致嗎？

不同于其他產品，鋼結構防火涂料具有較大特異性，不同廠家的產品性能和應用要求有別，同一耐火極限，不同品牌或型號的涂層厚度、施工工藝等通常有別。

設計文件中的涂層厚度只是針對特定品牌型號的涂料有效，如品牌或型號變更，則需要根據(jù)所用產品型式檢驗報告、產品說明書等，重新確定涂層厚度及施工工藝要求。

八、《建筑鋼結構防火技術規(guī)范》中，要求在設計文件中確定“防火保護層的等效熱阻、防火保護材料的等效熱傳導系數(shù)”，怎樣確定這些數(shù)據(jù)？

在《建筑鋼結構防火技術規(guī)范》5.3節(jié)中，有確定防火保護層等效熱阻、防火保護材料等效熱傳導系數(shù)的方法，但難以實現(xiàn)，可考慮由廠家提供。

這兩個參數(shù)主要與防火保護層的厚度（涂層厚度）相關，但實際上，涂層厚度通常不會用到這兩個參數(shù)，也就是說，即使沒有這兩個參數(shù)也不會影響實際應用。

有關涂層厚度的確定，可參專題：涂層厚度-誤區(qū)·釋惑！

九、現(xiàn)在還有薄型、超薄型鋼結構防火涂料嗎？實際應用中經常遇到這類名詞，怎樣處理？

1、在2002版《鋼結構防火涂料》（已作廢）中，鋼結構防火涂料按使用厚度可分為超薄型、薄型、厚型:

a）超薄型鋼結構防火涂料:涂層厚度小于或等于3mm;

b）薄型鋼結構防火涂料:涂層厚度大于3mm且小于或等于7mm;

c）厚型鋼結構防火涂料:涂層厚度大于7mm且小于或等于45mm.

2、2018版《鋼結構防火涂料》，取消了按使用厚度分類的方法，采用按防火機理分類的方式，分為膨脹型防火涂料和非膨脹型防火涂料，通常情況下，超薄型、薄型均屬于膨脹型防火涂料。

3、雖然現(xiàn)行規(guī)范不再按防火涂料的使用厚度分類，但實際使用中仍會出現(xiàn)相關的名詞定義，尤其可能涉及新舊規(guī)范的銜接問題，可參考第1條的方式理解，依據(jù)2018版《鋼結構防火涂料》處置。

十、《鋼結構防火涂料應用技術規(guī)范》（CECS24）和《建筑鋼結構防火技術規(guī)范》 （CECS200-2006）是否繼續(xù)有效？

1、根據(jù)《鋼結構設計標準》（GB50017-2017）要求，防火保護設計應按現(xiàn)行國家標準《建筑鋼結構防火技術規(guī)范》GB51249進行抗火性能驗算。（18.1.3）

2、根據(jù)《建筑鋼結構防火技術規(guī)范》（GB51249-2017）要求（1.0.3），與本規(guī)范有關的防火標準有《建筑設計防火規(guī)范》GB 50016、《鋼結構設計規(guī)范》GB 50017、《建筑構件耐火試驗方法  第1部分：通用要求》GB/T 9978.1、《鋼結構防火涂料》GB14907等，并不包括CECS24和CECS200-2006。

3、因此，CECS 24和CECS200-2006不應再作為鋼結構防火保護設計、施工及驗收的依據(jù)，但是，在不與現(xiàn)行標準規(guī)范沖突的前提下，不排除引用CECS 24和CECS200-2006作為參考。

十一、鋼結構防火涂料的分類有哪些？

2018版《鋼結構防火涂料》（GB14907），對防火涂料的分類進行了重大變更，取消了2002版的厚度分類，增加了防護對象分類、分散介質分類和防火機理分類，不同分類對應不同的應用場所和應用要求，須仔細甄別！

具體分類要求，可參專題理解：鋼結構防火涂料-分類•型號•耐火性能分級！

十二、怎樣識別鋼結構防火涂料的型號？

不同于其他產品，鋼結構防火涂料具有較大特異性，不同廠家的產品性能和應用要求有別，理解產品分類，掌握鋼結構防火涂料的型號編制方法，具有重要意義！

鋼結構防火涂料的分類較多，型號相對繁雜，可參專題理解：鋼結構防火涂料-分類•型號•耐火性能分級！

十三、是否可以通過增加（或減少）防火涂料的施涂厚度來調整耐火極限？

很明顯，增加（或減少）防火涂料的施涂厚度，會影響防火涂料的耐火極限。

但是，兩者并不存在明確的比例關系，而且，也不允許通過這種方式來調整防火涂料的耐火極限。

實際應用中，涂層厚度應依據(jù)所用產品型式檢驗報告描述的相關要求確定，具體要求，可參專題：涂層厚度-誤區(qū)·釋惑！

十四、除防火涂料外，鋼結構還有哪些防火保護措施，優(yōu)缺點和選用要求？

1、鋼結構的防火保護可采用下列措施之一或其中幾種的復（組）合：

a) 噴涂（抹涂）防火涂料；

b) 包覆防火板；

c) 包覆柔性氈狀隔熱材料；

d) 外包混凝土、金屬網抹砂漿或砌筑砌體。

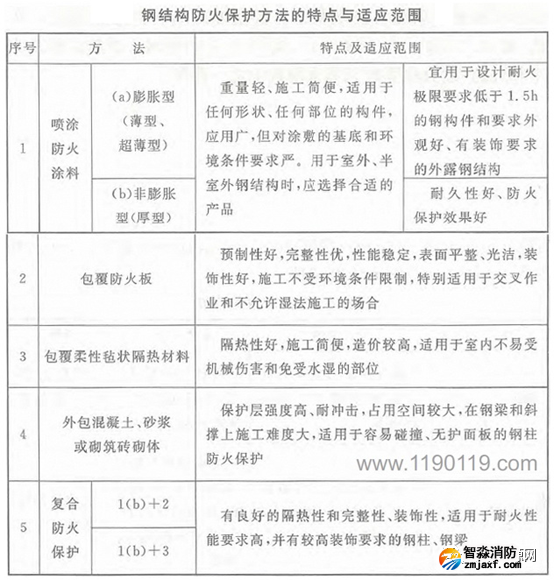

各種措施的優(yōu)缺點如下：

2、實際上，除上述所列，還有其他防火保護措施，比如：安裝自動噴水滅火系統(tǒng)（水冷卻法）、單面屏蔽法和在鋼柱中充水，等等。

3、防火涂料是相對經濟和效率較高的防火保護方式，得以廣泛應用，在一些重要場所，以及在一些可能存在震動、沖擊或摩擦的部位，建議采用包覆防火板和外包混凝土等保護措施。

十五、膨脹型和非膨脹型涂料的應用，有什么區(qū)別嗎？

膨脹型鋼結構防火涂料：是指涂層在高溫時膨脹發(fā)泡，形成耐火隔熱保護層的鋼結構防火涂料。

非膨脹型鋼結構防火涂料：是指涂層在高溫時不膨脹發(fā)泡，其自身成為耐火隔熱保護層的鋼結構防火涂料。

從防火性能和時效性講，非膨脹型要優(yōu)于膨脹型，可能的情況下，優(yōu)先使用非膨脹型防火涂料，相關要求如下（4.1.3）：

1、室內隱蔽構件，宜選用非膨脹型防火涂料；

2、設計耐火極限大于1.50h的構件，不宜選用膨脹型防火涂料；

十六、非膨脹型防火涂料的最小涂層厚度，《建筑鋼結構防火技術規(guī)范》和《鋼結構防火涂料》兩個規(guī)范有矛盾，怎樣處置？

關于非膨脹型防火涂料涂層的厚度，《建筑鋼結構防火技術規(guī)范》（GB51249-2017）要求不小于10mm，《鋼結構防火涂料》（GB14907-2018）要求不小于15mm，兩者確有矛盾，應以《鋼結構防火涂料》要求為準，非膨脹型防火涂料涂層的厚度不應小于15mm。

實際上，《鋼結構防火涂料》是產品標準，所有鋼結構防火涂料均需滿足產品標準要求，因此也不會出現(xiàn)涂層的厚度小于15mm的情況。

十七、耐火極限3h的膨脹型防火涂料（薄型），經產品型式檢驗合格且通過了認證，可以使用嗎？

目前，確實有廠家的薄型防火涂料具備3h檢驗報告并通過了產品認證，但是，耐火極限大于1.50h以上的建筑構件，通常是梁、柱等重要結構件，考慮膨脹型防火涂料的可靠性相對較低，根據(jù)《建筑鋼結構防火技術規(guī)范》4.1.3要求：設計耐火極限大于1.50h的構件，不宜選用膨脹型防火涂料，應予遵守！

十八、鋼質疏散樓梯，可以采用防火涂料保護嗎？

不可以。

防火涂料的粘結性能有限，不宜應用在有振動，尤其不能應用在經常有摩擦的場所，容易導致?lián)p壞和脫落。

為滿足鋼質疏散樓梯的耐火極限要求，樓梯的人行接觸面可采用外包混凝土及面磚等保護措施，無接觸面可以采用包覆防火板等措施。

十九、什么情況下，需要在涂層內設置鍍鋅鐵絲網或玻璃纖維布？

應依技術標準及對應的產品型式檢驗報告確定。

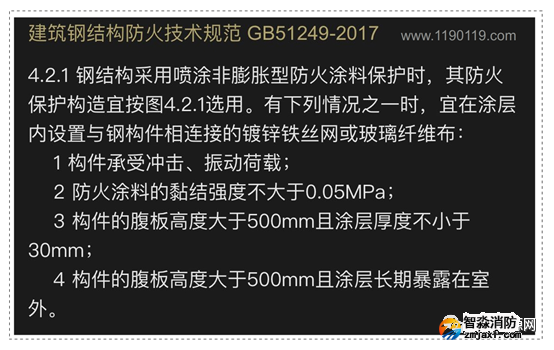

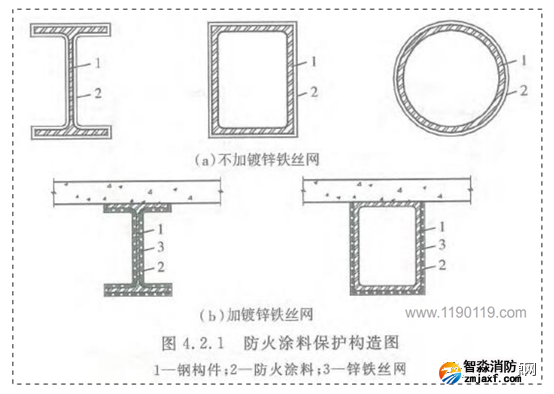

1、根據(jù)《建筑鋼結構防火技術規(guī)范》4.2.1執(zhí)規(guī)定，部分涂層內應設置與鋼構件相連接的鍍鋅鐵絲網或玻璃纖維布：

2、對應產品型號的型式檢驗報告，以及廠家產品說明書，也可能也會涉及相關要求。

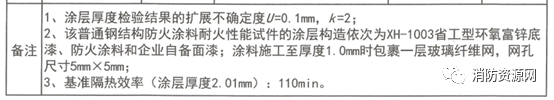

示例，某廠家的檢驗報告中，有相關要求的說明：

二十、可以采用安裝自動噴水滅火系統(tǒng)（水冷卻法）的方式來作為鋼結構防火保護嗎？

自動噴水滅火系統(tǒng)（水冷卻法）保護，是鋼結構防火保護措施之一。

設置自動噴水滅火系統(tǒng)，既可滅火，又可降低火場溫度、冷卻鋼構件，提高鋼結構的耐火能力，在《建筑鋼結構防火技術規(guī)范》4.1.2和《自動噴水滅火系統(tǒng)設計規(guī)范》6.2.1中，有相關應用要求。

但是，自動噴水滅火系統(tǒng)（水冷卻法）保護的相關參數(shù)尚不完善，規(guī)范也沒有明確的等效耐火極限規(guī)定，因此，暫不宜采用。
