一、特點

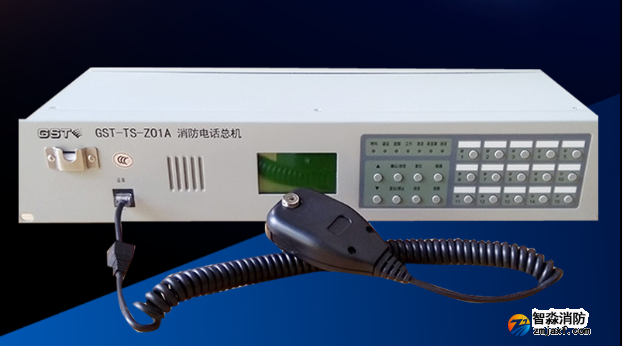

　　GST-TS-Z01A/GST-TS-Z01B 型消防電話總機是消防通信專用設備，當發生火災報警時，由它可以提供方便快捷的通信手段，是消防控制及其報警系統中不可缺少的通信設備。主要具有以下特點：

　?。?）每臺總機可以連接多512 路消防電話分機或51200 個消防電話插孔；

　?。?）總機采用液晶圖形漢字顯示，通過顯示漢字菜單及漢字提示信息，非常直觀的顯示了各種功能操作及通話呼叫狀態，使用非常便利；

　　（3）在總機前面板上設計有15 路的呼叫操作鍵，和現場電話分機形成一對一的按鍵操作，使得呼叫通話操作非常直觀方便；

　?。?）總機中使用了固體錄音技術，可存儲呼叫通話記錄。

　　二、主要技術指標

　?。?）工作電壓：DC24V±10%

　?。?）工作電流≤0.5A

　　（3）允許消防電話分機環路電阻：<1000 歐姆

　?。?）頻率范圍：300～3400Hz

　?。?）串音電平：<-60dB

　?。?）傳輸損耗：<5dB

　　（7）使用環境：

　　溫度：0℃～+40℃

　　相對濕度≤95%，不結露

　?。?）外形尺寸：

　　482.6mm×88.1mm×155.0mm(GST-TS-Z01A)

　　482.6mm×88.1mm×100.0mm(GST-TS-Z01B)

　　三、結構特征、安裝與布線

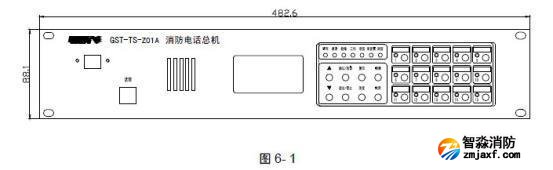

　　GST-TS-Z01A 型消防電話總機外形尺寸及結構示意圖如圖6-1：

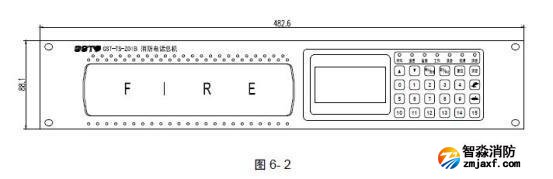

　　GST-TS-Z01B 型消防電話總機外形尺寸及結構示意圖如圖6-2：

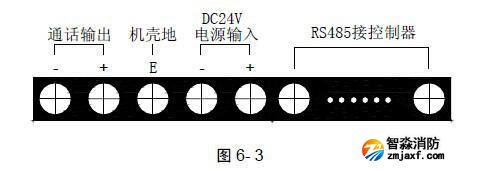

　　本消防電話總機采用標準插盤結構安裝，其后部示意圖如圖6-3：

　　GST-TS-Z01A/B消防電話總機接線端子圖

　　其中系統內部接線：

　　機殼地：與機架的地端相接

　　DC24V 電源輸入：接DC24V

　　RS485 接控制器：與火災報警控制器相連接

　　系統外部接線：

　　通話輸出：消防電話總線，與GST-LD-8304 接口連接

　　布線要求：通話輸出端子接線采用截面積≥1.0mm2 的阻燃RVVP 屏蔽線，大傳輸距離1500 米。特別注意：現場布線時，總線通話線必須單獨穿線，不要同控制器總線同管穿線，否則會對通話聲產生很大的干擾。
