看“BIM+綜合支吊架”如何解決有限空間中的管線布置？
使用BIM功能來解決機電管線安裝的問題，是施工單位使用BIM最主要的功能，下面分享一個“BIM+綜合支吊架”在地鐵車站機電安裝上的應用，眾多系統管線交錯布置，在有限的空間中合理布置各類管線，“BIM+綜合支吊架”的應用有效地解決了這個問題。

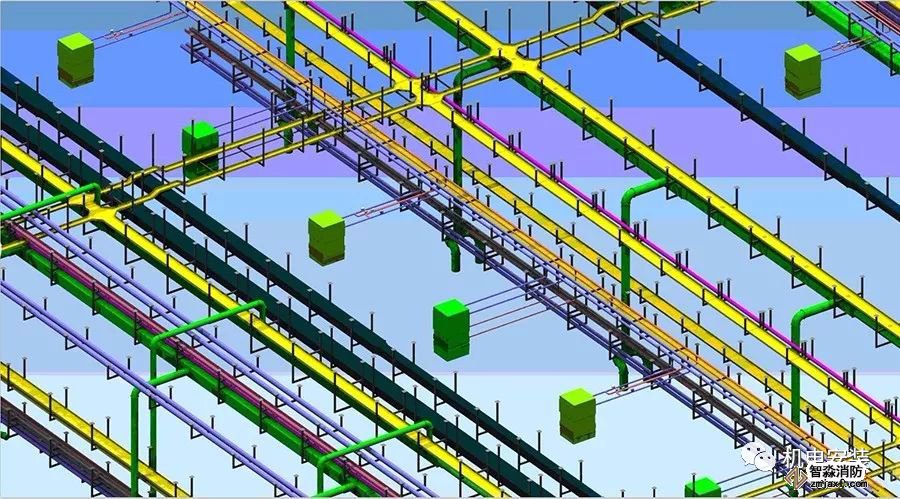

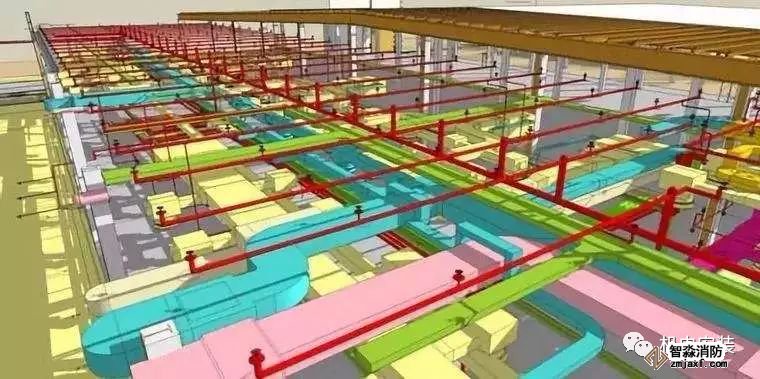

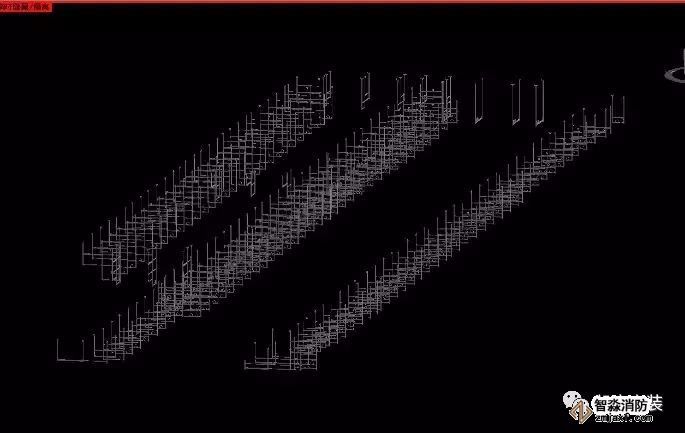

BIM綜合支架布置模型
通過BIM與綜合支吊架在該地鐵項目的結合應用，有效地實現了管線科學、系統的布置，提升了多方溝通協調效率，取得了良好的綜合效益！
1綜合支吊架布置條件
1、支吊架放置區域土建主體結構已經施工完成
2、墻面砌筑二次膩?zhàn)油瓿?，吊架頂部噴?/span>
3、BIM綜合管線模型需完成，具備支吊架深化條件
2綜合支吊架模型組裝及歸類
綜合支吊架模型是由各種單個零件族組裝而成，屬于一種嵌套族。拼裝依據采用廠家深化后的綜合管線圖紙中的剖面圖，根據廠家提供的配件清單拼裝完成。
3綜合支吊架定位
綜合支吊架的定位依據是廠家深化圖中的平面圖，優先定位水平位置，再根據標高定位垂直方向。
4綜合支吊架問題反饋及修改

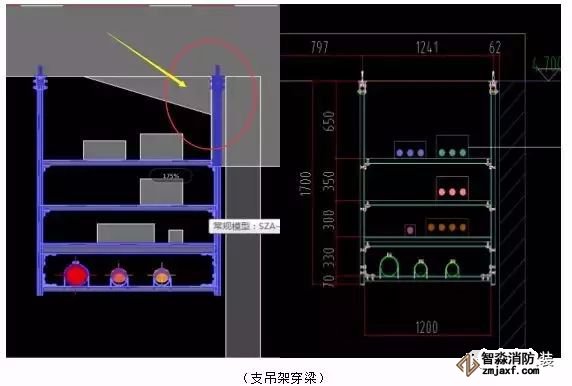

綜合支吊架模型在定位完成后，利用revit剖面視圖進行碰撞檢測；檢測支吊架與結構碰撞、支吊架與管線碰撞以及綜合支吊架排布是否合理。

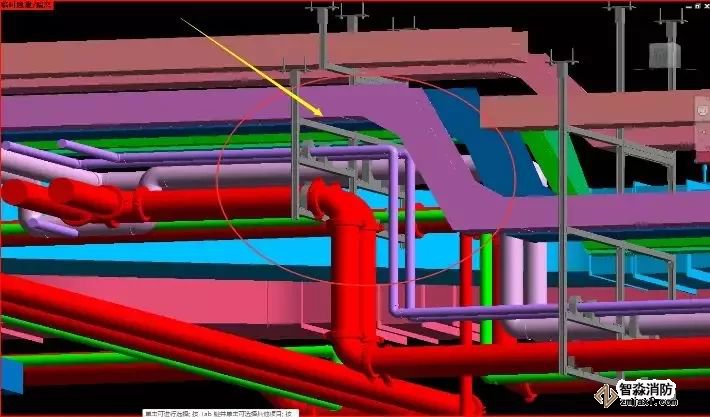

（綜合支吊架及管線深化前）

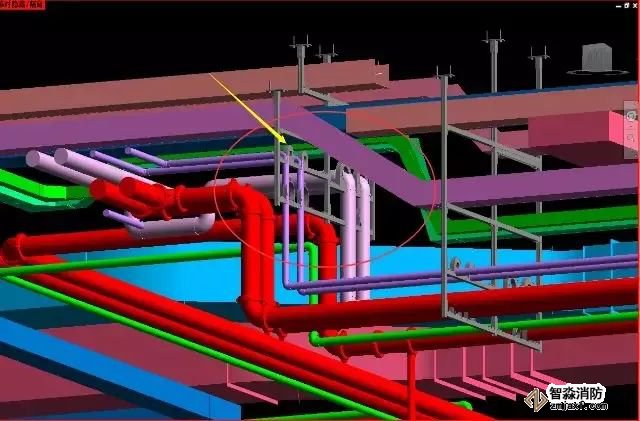

（綜合支吊架及管線深化后）
5模型應用
在完成碰撞檢測，并根據碰撞檢測調整模型后，進入模型應用階段?？筛鶕?jù)施工需求，導出各支架剖面圖。利用各剖面圖指導現場施工。

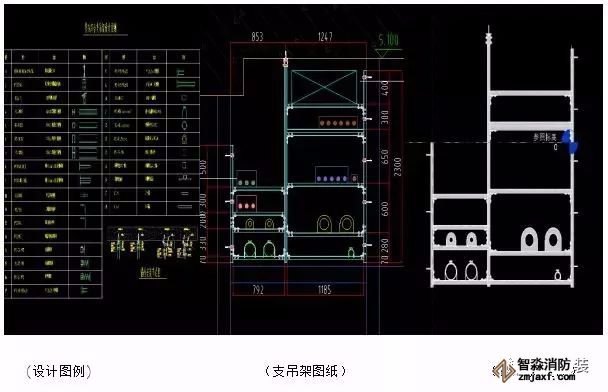

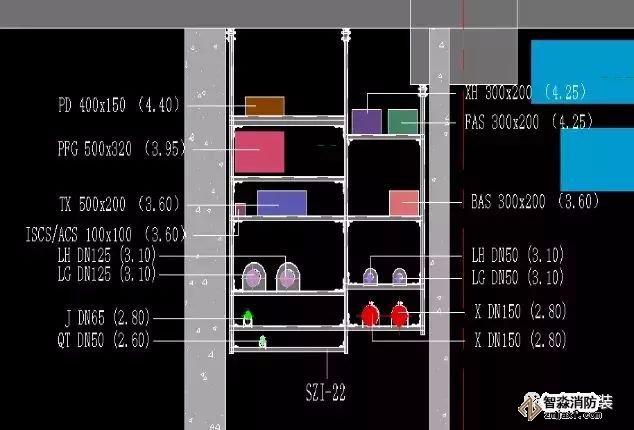

（支吊架剖面出圖）

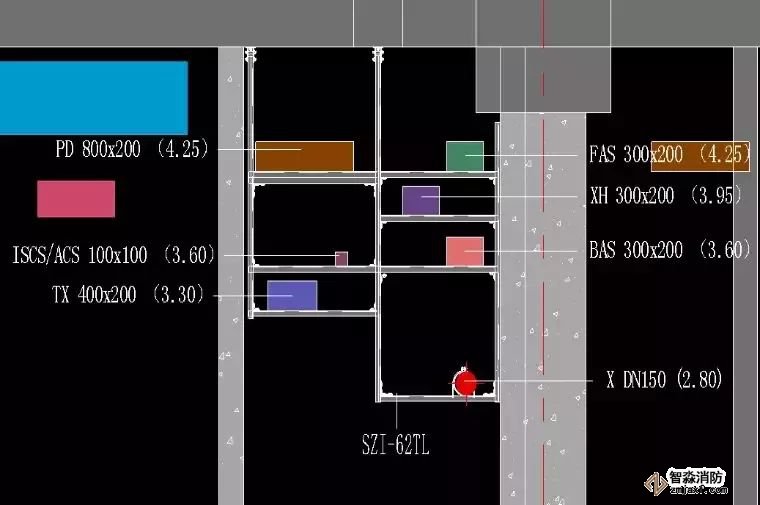

（支吊架剖面出圖）
6管道綜合支吊架安裝現場圖

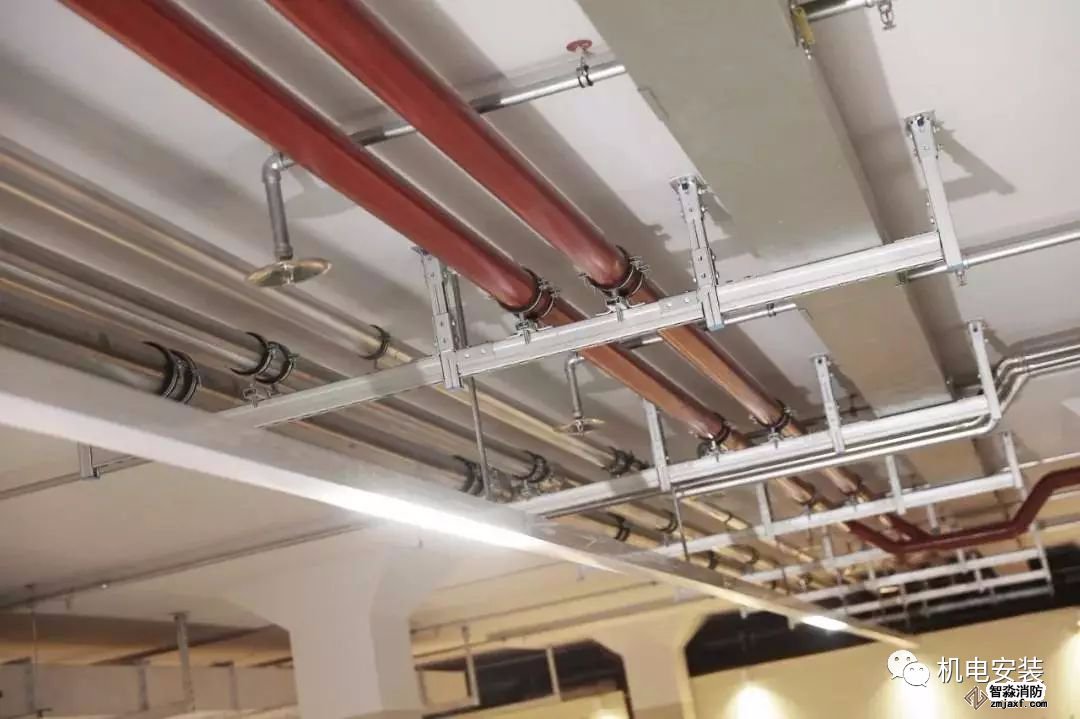

組合型支架安裝

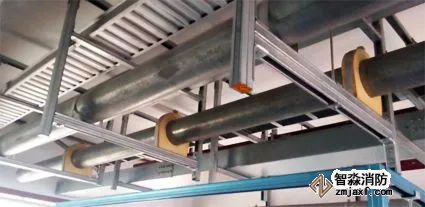

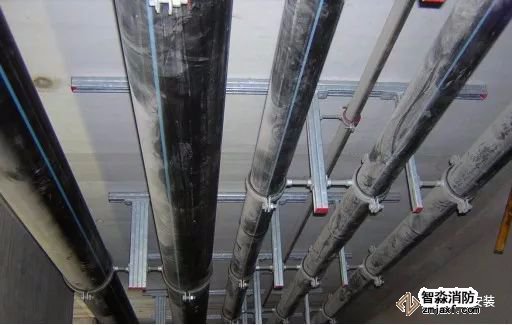

給水管道支架安裝
排水管道支架安裝

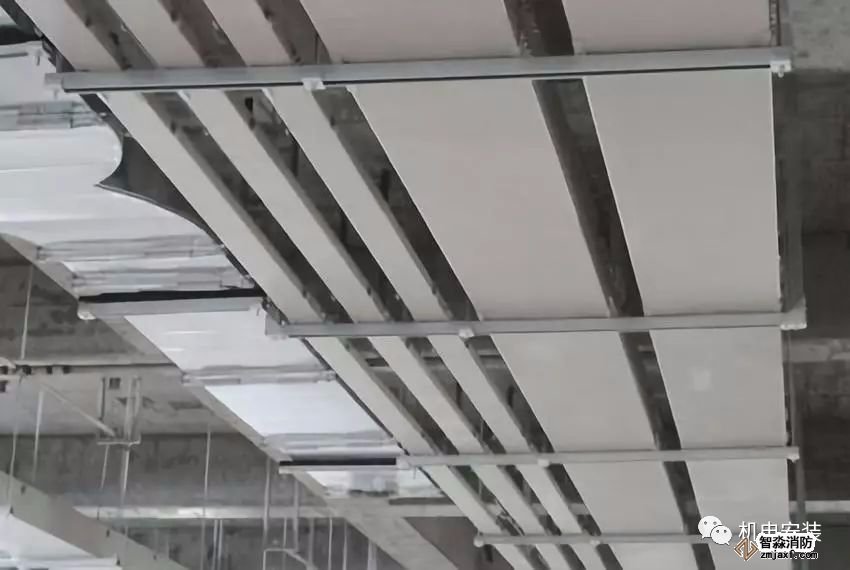

風管及電纜橋架支架安裝
