線型紅外光束感煙探測器有反射型和對射型，廣泛應用于高大空間，如中庭、倉庫等地方。對射型安裝的兩端分別是發射器和接收器，見下圖1。而反射型光束感煙探測器其實就是把發射器和接收器做在了一起，但對面需要安裝反射板，產品見下圖2。

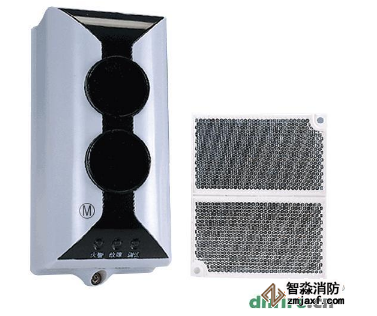

圖1 反射型

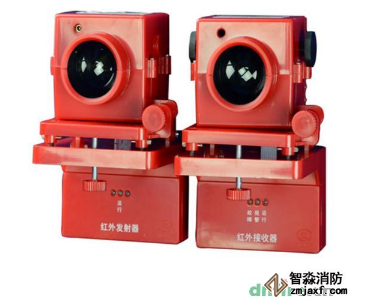

圖2 對射型

下面就以反射型的線型紅外光束感煙探測器為例，講一講怎么安裝可以有效減少誤報或者故障的發生。

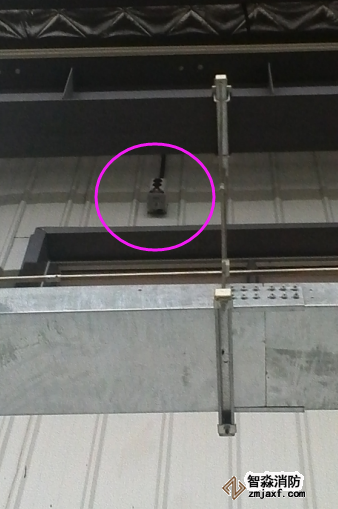

圖3 線型紅外光束感煙探測器安裝圖

在安裝時，應保證線型紅外光束感煙探測器和反光鏡光路的透明和不被遮擋。任何遮擋物不能離這道光路太近，如果太近，則接收器接收不到從發射器發來的光束。此種情況一旦發生，探測器將不能辨識從反光鏡發來的反射，從而導致保護區受到損害。因此，遮擋物應至少保持距探測器和反光鏡之間的可見光路1.2米處。

光源如果特強，如太陽光和鹵素?zé)艄猓苯訉?duì)準接收器時，會使信號發生劇烈變化導致系統誤報警。所以應避免光線直接進入發射/接收器組合單元，而且光源路徑和探測器以及探測器與反光鏡之間的光路的夾角應至少大于10°。

應避免探測器通過玻璃鑲板工作。由于光束感煙探測器遵循反射規則的原理工作，而玻璃鑲板與探測器和反光鏡之間的可見光線垂直相交，它會將光束從發射器上反射到接收器上。這種情況一旦發生，探測器將不能辨識從反光鏡發來的反射，從而導致保護區受到損害。

玻璃鑲板也會吸收部分光線，光線被吸收，將會減少探測器與反光鏡之間的安裝距離。

在不能避免探測器通過玻璃鑲板工作的情況下，一些特殊的規定有助于降低玻璃對探測器工作的影響。這些規定包括：避免光線穿過玻璃鑲板；玻璃片的安裝位置避免與探測器和反光鏡之間的光路垂直相交（夾角最小為10°，認為是符合標準的）以及確保玻璃片表面光滑、清潔而且安裝牢固可靠。

光束探測器需要穩固的安裝面有利于正確運行。長時間運動、漂移、振動或卷曲的表面會帶來誤報或故障。如果開始就選擇合適的安裝面，則可以消除誤報和故障現象。

把探測器安裝在穩固的安裝面上，例如磚、混凝土、堅固的承重墻、支撐柱、結構梁和其它永久性無振動或移位的表面。不要將光束探測器安裝于波狀金屬墻、薄金屬墻、外部建筑物的內層板、外部板壁、吊頂、鋼制網狀構架、椽子、非結構梁、托梁或其它此類表面。

在僅有一個可供安裝的穩固墻面時，應將發射/接收器組合單元安裝在穩固面，反光鏡安裝在穩固較弱的另一面，因?yàn)榉垂忡R對墻面的穩固要求比發射/接收器組合單元低一些。
