住宅小區海灣電氣火災監控設備組合適配方案
住宅小區是民用建筑電氣火災高發場景，高層住宅配電負荷大、豎井線路密集、消防等級高，多層住宅回路簡單、用電負荷適中，兩類建筑的電氣監控需求差異顯著，不可采用統一的設備組合模式。結合住宅建筑設計規范與海灣設備模塊化特性，本文分層級、分業態講解高層、多層住宅小區專屬電氣火災監控設備組合方案，兼顧合規性、實用性與經濟性，適配住宅日常用電、運維、消防驗收全場景需求。

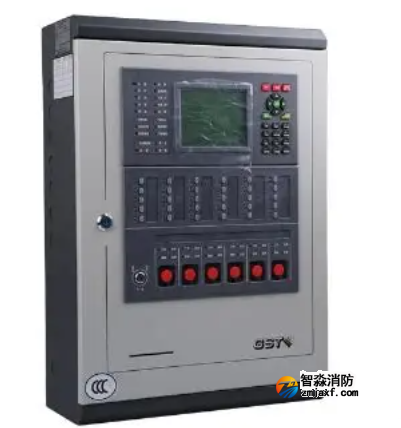

整體來看，住宅小區電氣火災監控設備組合遵循“高層高配、多層標配、高危細化”的核心原則，核心設備仍以海灣GST-DH9000監控主機、系列組合式探測器、互感器、隔離器為基礎，通過調整設備型號、布設密度、組網方式、功能配置，適配不同樓棟的用電特性與消防標準。住宅建筑監控重點集中在住戶配電回路、公共照明回路、電梯動力回路、消防設備回路、地下室配電回路五大核心區域。
多層住宅小區（6層及以下）采用標準化經濟型設備組合方案，適配低壓、低負荷、少回路的用電場景。系統配置單臺GST-DH9000小型電氣火災監控主機，集中安裝于小區消防控制室，單臺主機即可覆蓋整個小區所有樓棟監控需求，降低設備成本與運維難度。前端設備采用DH-GST-N3101基礎款組合式探測器，每棟樓每層配電箱配置1臺探測器，配套常規規格剩余電流互感器，覆蓋樓層住戶照明、插座、普通家電回路監測。
多層住宅隔離器配置遵循基礎規范，每32臺探測器配置1臺總線隔離器，樓棟總線穿越防火分區時增設隔離設備，無需額外加密配置。布線采用標準ZR-2×1.5mm2屏蔽雙絞線，手拉手串聯組網，單端屏蔽接地，施工簡單、故障率低。功能配置上，所有普通住戶回路開啟常規報警模式，不設置自動斷電，避免影響居民正常生活；小區公共動力、地下室配電回路，開啟報警+延時斷電功能，保障公共區域用電安全。整套組合方案性價比極高，完全滿足多層住宅消防驗收與日常安全監控需求。
高層住宅小區（11層及以上）屬于重點消防管控建筑，必須采用升級型設備組合方案，重點強化線路密集區域、高負荷動力回路的監控能力。主機配置采用“總機+分區分機”組合模式，小區消防控制室設置核心總機，每2-3棟高層樓棟設置一臺分區分機，分擔監控負荷，解決高層樓棟回路密集、數據量大導致的系統卡頓問題。分機與總機實時聯動，數據同步上傳、故障同步反饋，實現分層、分區精細化管控。
前端探測設備全面升級為DH-GST-N3102增強型組合式探測器，具備更高的監測精度與抗干擾能力，適配高層住宅復雜電磁環境。針對高層住宅特殊用電區域做差異化配置：住戶入戶回路標配探測器，監測日常用電漏電、過載隱患；電梯機房、二次供水水泵、加壓風機等消防動力設備回路，單獨配置高精度測溫探測器，重點監測設備長期運行導致的線路高溫、接線端子老化隱患；電氣豎井內密集母線、橋架回路，增設多點溫度傳感器，防范豎井線路老化、過熱起火風險。
高層住宅隔離防護系統升級加密配置，除常規防火分區、32臺探測器隔離要求外，每個電氣豎井總線進出口必須單獨設置隔離器，避免豎井線路故障擴散至整棟樓棟。同時高層長距離總線敷設，每300m增設一組隔離器，優于常規400m標準，大幅提升長距離傳輸?shù)姆€(wěn)定性與故障隔離能力。布線采用阻燃屏蔽線纜全程敷設，豎井內線纜穿金屬橋架封閉防護，杜絕磨損、老化引發的信號故障。
功能適配方面，高層住宅嚴格區分民用回路與消防動力回路管控邏輯。住戶普通用電回路僅開啟聲光報警、故障記錄功能，禁止自動斷電，保障居民居住體驗；消防動力、應急照明、排煙設備等核心消防回路，開啟實時監測、精準報警、故障溯源功能，設置延時脫扣模式，杜絕瞬時故障誤斷電，保障火災發生時消防設備正常運行；地下室車庫照明、通風回路，開啟報警+自動斷電功能，提升高危區域安全等級。
運維適配層面，整套組合系統支持本地存儲與云端備份，設備故障、隱患報警數據可長期留存，方便物業定期排查整改。同時系統具備自檢功能，可自動識別探測器故障、總線斷路、短路、接地異常等問題，主動推送故障信息，降低物業運維難度。高層與多層差異化的設備組合方案，既保障了不同層級住宅小區的電氣消防安全合規性，又兼顧了經濟性與實用性，是住宅建筑電氣火災監控的最優落地模式。
海灣消防安全有限公司主營：GST海灣消防報警設備銷售,消防工程施工改造，氣體滅火、電氣/漏電火災、消防水系統施工安裝,售后維修保養,檢測,調試,海灣消防網站：http://www.mylincn.com/；海灣消防服務熱線：4006-598-119
